A cavitação é um fenômeno que pode impactar significativamente o desempenho e a longevidade das bombas centrífugas. Como fornecedor de bombas centrífugas, compreender como a cavitação afeta essas bombas é crucial para fornecer produtos de alta qualidade e soluções eficazes aos nossos clientes. Neste blog, iremos nos aprofundar nos detalhes da cavitação, seus efeitos nas bombas centrífugas e como mitigar seus impactos negativos.
O que é cavitação?
A cavitação ocorre quando a pressão de um líquido em uma bomba cai abaixo da pressão de vapor. Quando isso acontece, formam-se bolhas de vapor no líquido. À medida que essas bolhas são transportadas pelo fluxo líquido para regiões de maior pressão, elas entram em colapso repentinamente. Este processo é conhecido como cavitação.
A formação e o colapso de bolhas de vapor devem-se principalmente às condições de fluxo dentro da bomba. Por exemplo, quando o líquido entra no impulsor de uma bomba centrífuga, a velocidade do líquido aumenta e, de acordo com o princípio de Bernoulli, a pressão diminui. Se a pressão cair abaixo da pressão de vapor do líquido, ocorrerá cavitação.
Como a cavitação afeta as bombas centrífugas
1. Desempenho reduzido da bomba
Um dos efeitos mais imediatos da cavitação em uma bomba centrífuga é a redução no desempenho. Quando ocorre a cavitação, as bolhas de vapor ocupam espaço dentro do impulsor e da voluta da bomba. Isto reduz a área de fluxo efetivo do líquido, levando a uma diminuição na vazão da bomba.
A presença de bolhas de vapor também perturba o fluxo suave do líquido através da bomba. Em vez de um fluxo contínuo e uniforme, o fluxo torna-se turbulento. Essa turbulência causa perdas de energia, o que por sua vez reduz a altura manométrica e a eficiência da bomba. Como resultado, a bomba pode não ser capaz de fornecer a vazão e a pressão necessárias para atender às demandas do sistema.
Por exemplo, num sistema de abastecimento de água, se a bomba centrífuga sofrer cavitação, pode não ser capaz de fornecer água à altura desejada ou ao caudal requerido, levando a uma distribuição de água inadequada.
2. Aumento de ruído e vibração
A cavitação é frequentemente acompanhada por aumento de ruído e vibração na bomba. O colapso repentino das bolhas de vapor gera ondas de choque dentro da bomba. Essas ondas de choque criam ruído de alta frequência, que pode ser ouvido como um estalo ou estalo.
As ondas de choque também causam vibrações mecânicas nos componentes da bomba. Com o tempo, essas vibrações podem causar afrouxamento de peças da bomba, desalinhamento e até mesmo danos aos rolamentos e vedações da bomba. A vibração excessiva também pode ser transmitida às tubulações e equipamentos circundantes, causando problemas adicionais e afetando potencialmente a estabilidade de todo o sistema.
3. Erosão e danos aos componentes da bomba
O efeito mais grave e de longo prazo da cavitação é a erosão e danos aos componentes da bomba. Quando as bolhas de vapor colapsam perto da superfície do impulsor ou voluta da bomba, as ondas de choque de alta pressão geradas pelo colapso podem causar a remoção de material da superfície. Este processo é conhecido como erosão por cavitação.
O impulsor é particularmente vulnerável à erosão por cavitação. O impacto contínuo das ondas de choque pode causar corrosão, ranhuras e até mesmo a destruição completa das pás do impulsor. Como o impulsor é o coração da bomba centrífuga, danificá-lo pode levar a uma redução significativa no desempenho da bomba e, eventualmente, torná-la inoperante.
A voluta e outras superfícies internas da bomba também podem ser afetadas pela erosão por cavitação. Isso pode levar ao aumento de vazamentos, redução da eficiência e maiores custos de manutenção.
Tipos de bombas centrífugas propensas à cavitação
Diferentes tipos de bombas centrífugas podem ser mais ou menos propensas à cavitação, dependendo do seu projeto e aplicação.

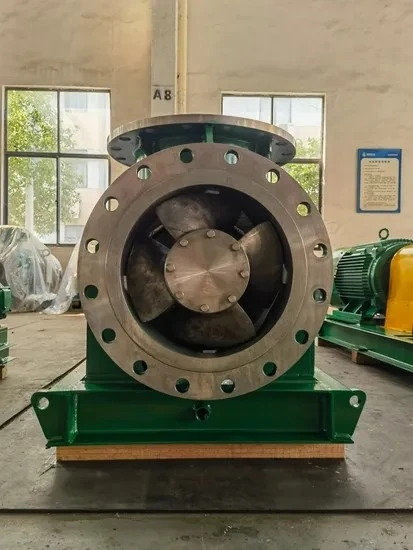

Bomba centrífuga horizontal de sucção única
UMBomba centrífuga horizontal de sucção únicaé comumente usado em diversas aplicações industriais e comerciais. Neste tipo de bomba, o líquido entra no impulsor por um lado. Se as condições de entrada não forem adequadamente projetadas ou mantidas, a pressão na entrada do impulsor poderá cair abaixo da pressão de vapor, causando cavitação. Por exemplo, se a tubulação de sucção for muito longa ou tiver diâmetro pequeno, pode causar uma queda significativa de pressão na entrada da bomba, aumentando o risco de cavitação.
Bomba Centrífuga Química
Bombas Centrífugas Químicassão usados para lidar com produtos químicos corrosivos e perigosos. Essas bombas geralmente operam sob condições específicas de temperatura e pressão. Se a pressão de vapor do produto químico bombeado for relativamente alta ou se a bomba estiver operando em alta temperatura, o risco de cavitação aumenta. Além disso, os materiais utilizados nas bombas químicas precisam ser resistentes à corrosão e à erosão por cavitação, o que aumenta a complexidade do projeto e da operação da bomba.
Bomba centrífuga de óleo de água autoescorvante
Bombas centrífugas de óleo de água autoescorvantessão projetados para serem capazes de se autopreparar sem a necessidade de dispositivos externos de escorva. Contudo, durante o processo de escorva e operação normal, se as condições de sucção não forem ideais, poderá ocorrer cavitação. Por exemplo, se a bomba for instalada muito acima do nível do líquido ou se houver vazamento de ar na linha de sucção, isso poderá causar uma queda na pressão na entrada do impulsor e causar cavitação.
Mitigando os efeitos da cavitação
1. Seleção adequada da bomba
O primeiro passo para mitigar a cavitação é selecionar a bomba certa para a aplicação. Isso envolve considerar fatores como vazão necessária, altura manométrica, propriedades do líquido (incluindo pressão de vapor) e condições de sucção. Uma bomba com uma altura manométrica líquida positiva de sucção disponível (NPSHa) maior do que a altura manométrica líquida positiva de sucção exigida (NPSHr) pela bomba tem menos probabilidade de sofrer cavitação.
2. Otimize as condições de sucção
Melhorar as condições de sucção pode reduzir significativamente o risco de cavitação. Isto pode ser conseguido garantindo que a tubulação de sucção seja curta, reta e tenha um diâmetro grande o suficiente para minimizar as quedas de pressão. A bomba também deve ser instalada a uma altura apropriada acima do nível do líquido para manter um NPSHa suficiente.
3. Uso de dispositivos anti-cavitação
Existem vários dispositivos anticavitação disponíveis no mercado. Por exemplo, impulsores indutores podem ser adicionados à entrada da bomba para aumentar a pressão no olhal do impulsor, reduzindo o risco de cavitação. Outra opção é utilizar difusores ou retificadores de fluxo na linha de sucção para melhorar a distribuição do fluxo e reduzir a turbulência.
4. Seleção de materiais
A escolha dos materiais certos para os componentes da bomba também pode ajudar a reduzir os danos causados pela erosão por cavitação. Materiais com alta dureza e resistência à erosão, como aço inoxidável ou ligas especiais, podem ser utilizados no impulsor e em outros componentes críticos.
Conclusão
A cavitação é um problema sério que pode ter um impacto significativo no desempenho e na vida útil das bombas centrífugas. Como fornecedor de bombas centrífugas, temos o compromisso de fornecer aos nossos clientes bombas e soluções de alta qualidade para mitigar os efeitos da cavitação. Ao compreender as causas e efeitos da cavitação e ao implementar medidas adequadas para a prevenir e controlar, podemos garantir que as nossas bombas funcionam de forma eficiente e fiável.
Se você estiver procurando por uma bomba centrífuga ou precisar de conselhos sobre como lidar com a cavitação em seu sistema de bomba existente, não hesite em nos contatar para uma discussão detalhada. Nossa equipe de especialistas está pronta para ajudá-lo a selecionar a bomba certa e fornecer as melhores soluções para suas necessidades específicas.
Referências
- Karassik, IJ, Messina, JP, Cooper, PT e Heald, CC (2008). Manual da bomba. McGraw - profissional da colina.
- Stepanoff, AJ (1957). Bombas Centrífugas e de Fluxo Axial: Teoria, Projeto e Aplicação. John Wiley e Filhos.
